SIROCO - ACCESSORI PER INSTALLARE SCAMBIATORI DI CALORE

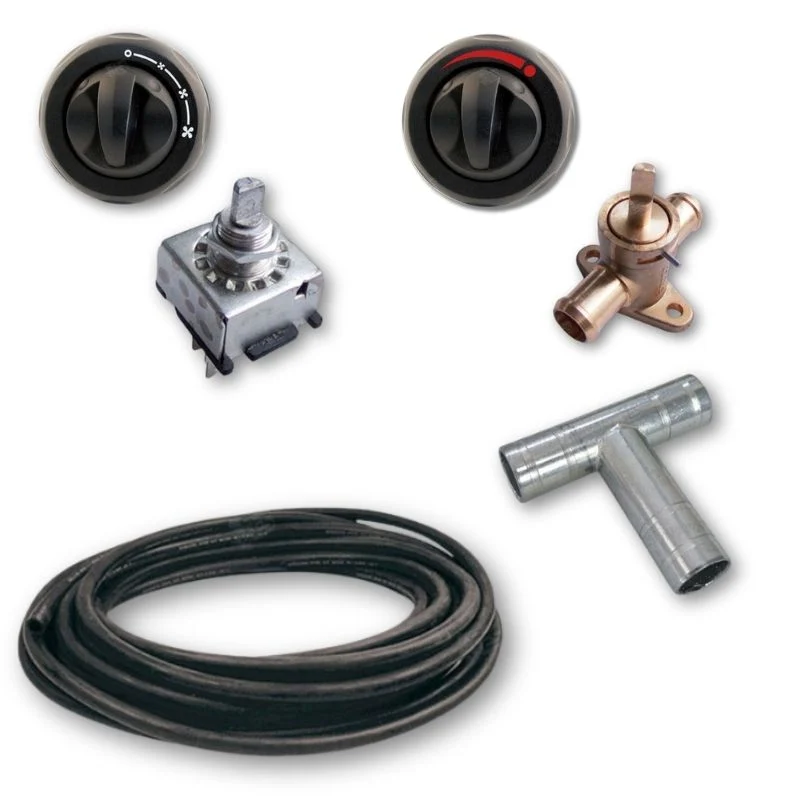

• accessori per installare scambiatori di calore sul circuito di raffreddamento del motore o su un riscaldatore a liquido: tubo, rubinetto della temperatura, selettore della ventola e raccordi a T, ciascuno acquistabile separatamente


• ordine minimo di 100€ per gli articoli di questa pagina, raggiungibile anche combinando articoli diversi

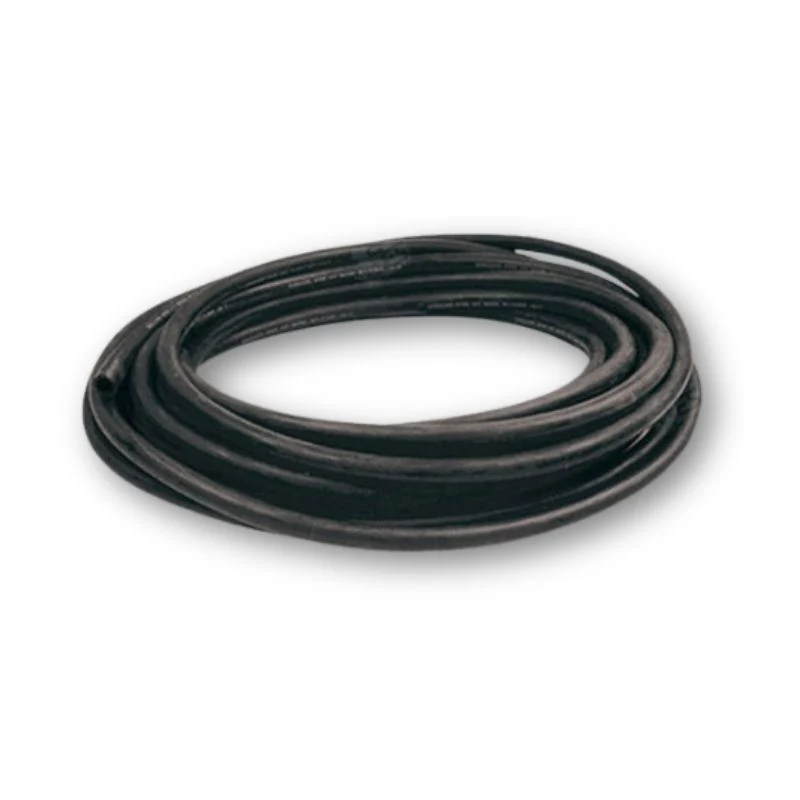

• tubo in gomma EPDM Ø16 × 23mm conforme alla norma SAE J20R3-D1, da -35 a +120°C e 6bar di esercizio, per gli attacchi da Ø16mm degli scambiatori ARIZONA, ARIZONA S, TENERE D E SAHARA D e degli Autoterm CHX BLACK e CHX SILVER; venduto in rotolo da 25m, per quantità maggiori conviene contattare il negozio

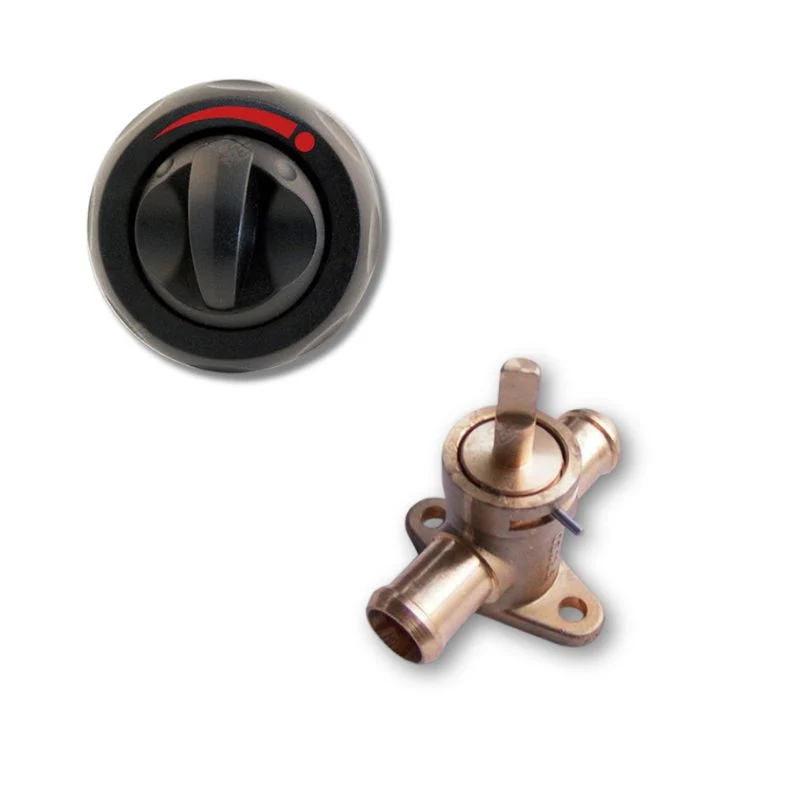

• rubinetto e selettore servono agli scambiatori senza comandi sulla mascherina, cioè Arizona S, Tenere D e Sahara D: il rubinetto in ottone si monta sulla mandata del liquido e regola la temperatura, il selettore ha una posizione di spegnimento e 3 velocità e si installa in plancia o su un mobile

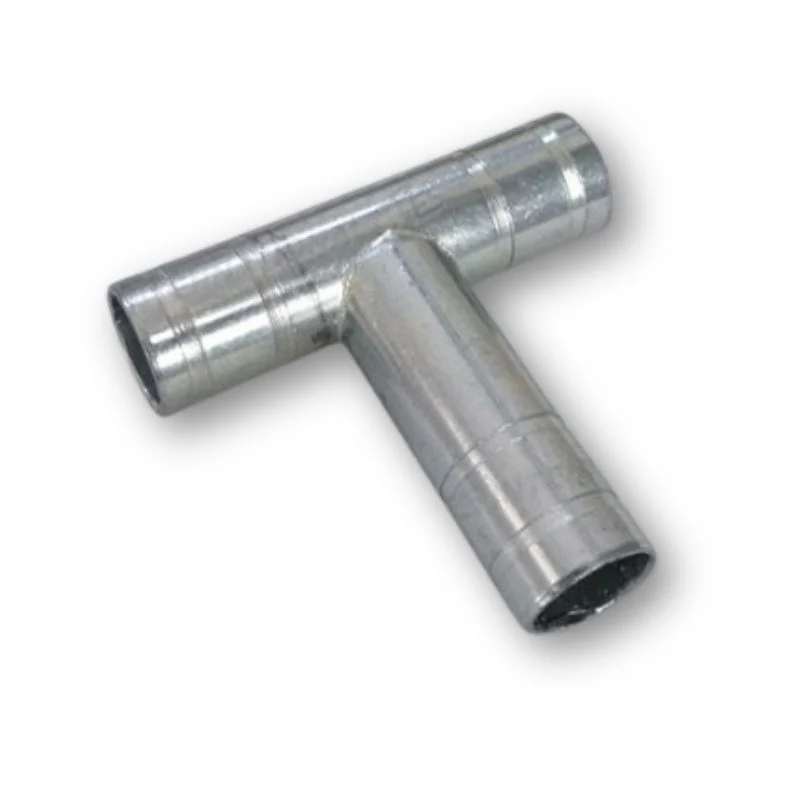

• i raccordi a T collegano lo scambiatore in parallelo al riscaldamento originale della cabina: ne servono 2, uno sulla mandata e uno sul ritorno; prima dell'ordine va misurato il diametro interno del tubo del veicolo per scegliere tra 16 e 20mm


• le uscite del riscaldatore Autoterm Flow 5D e del sistema Baltica sono da Ø18mm: per collegarle al tubo da Ø16mm servono raccordi di riduzione

Articolo	Misure	Uso	Confezione
TUBO EPDM	Ø16 × 23mm	collegamento di scambiatori e circuiti a liquido	rotolo da 25m
RUBINETTO	attacchi Ø16mm	regolazione della temperatura sugli scambiatori senza comandi	1 pezzo
SELETTORE	spento e 3 velocità, 12V	regolazione della ventola sugli scambiatori senza comandi	1 pezzo
T 16-16-16	16 × 16 × 16mm	derivazione su tubi del riscaldamento cabina da Ø16mm	1 pezzo
T 20-20-16	20 × 20 × 16mm	derivazione su tubi da Ø20mm, come sul Fiat Ducato X250	1 pezzo

Nel raccordo 20-20-16 i due attacchi da 20mm vanno sul tubo del veicolo e quello da 16mm verso lo scambiatore. Per un'installazione completa di uno scambiatore senza comandi servono 1 rubinetto, 1 selettore, 2 raccordi a T e il tubo.

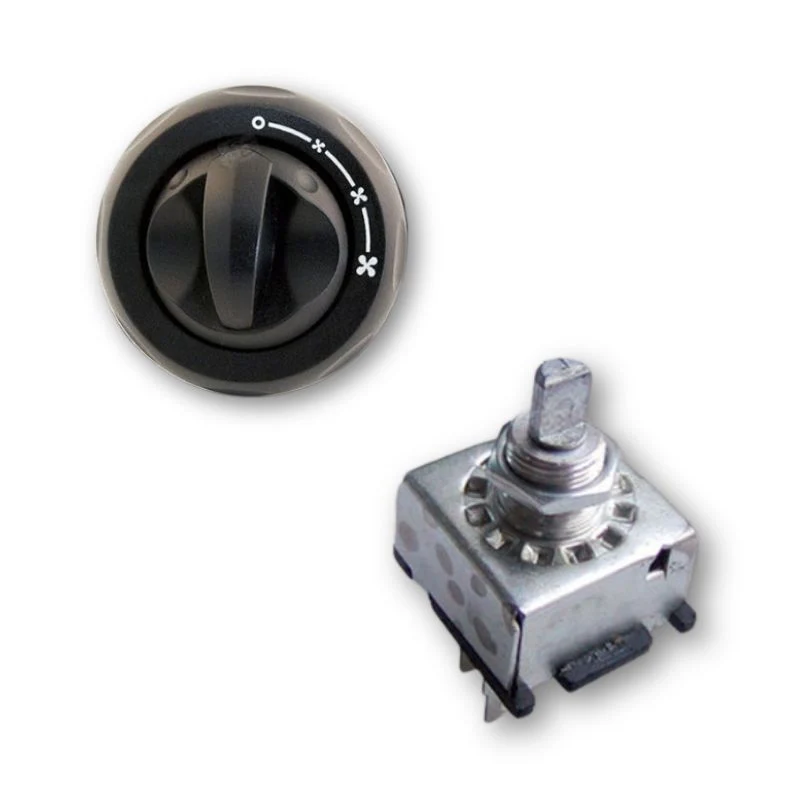

⚠️ COLLEGAMENTO DEL SELETTORE DI VELOCITÀ

• morsetto A: non collegare
• morsetto B: filo rosso, velocità massima
• morsetto C: filo arancione, velocità media
• morsetto D: filo giallo, velocità bassa
• morsetto E: positivo 12V
• il filo nero dello scambiatore va collegato a massa
