Morsettiere di ripartizione unipolari, per collegamento cavi elettrici

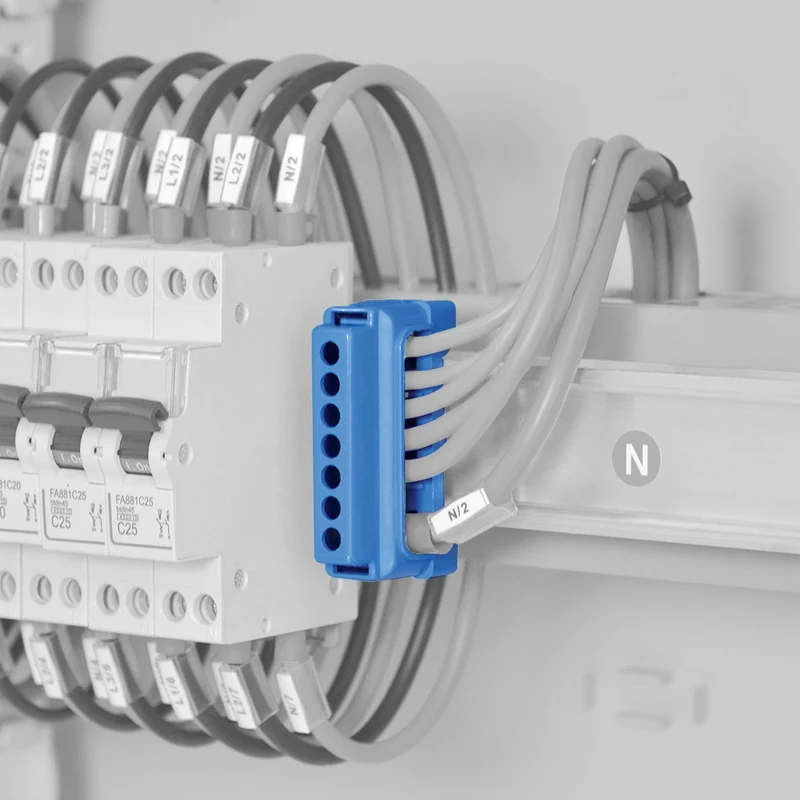

Le morsettiere di distribuzione unipolari vengono utilizzate all'interno dei quadri elettrici per l’espansione di fase o neutro.

Il loro impiego trova spazio anche negli impianti di messa a terra come nodi equipotenziali.

La gamma include tre modelli, ciascuno con barretta unipolare rispettivamente a 7, 11 e 15 fori aventi capacità di collegamento cavi fino a sezioni di 10 mm2.

La singola barretta multiforo viene posizionata nel corpo isolante di base con esclusivo e brevettato sistema di aggancio/ sgancio.

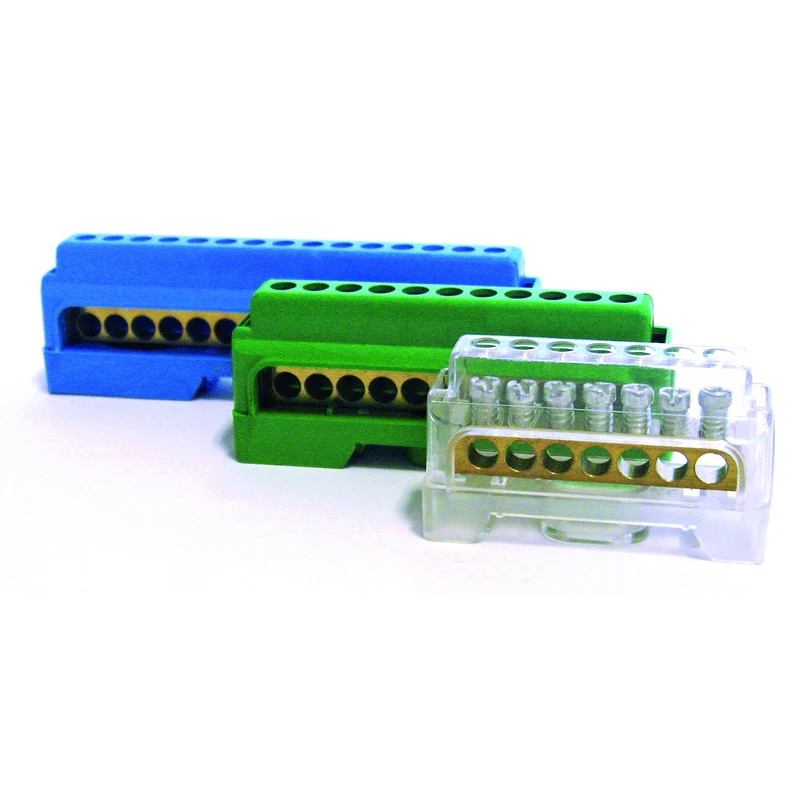

I tre modelli sono disponibili rispettivamente in trasparente, blu e verde.

MATERIALI

• Policarbonato trasparente autoestinguente/poliammide - corpo isolante
• Ottone CW 614 N - barrette conduttrici
• Acciaio zincato - viti

CARATTERISTICHE GENERALI

• Grado di protezione IP00
• Tensione nominale d’isolamento: 500 Vdc
• Tensione nominale di tenuta ad impulso: 8 kV
• Temperatura di esercizio max: 90 °C
• Trado di infiammabilità secondo UL94-V0
• Resistenza al calore 130 °C
• 850 °C alla prova del filo incandescente
• Coppia di serraggio viti 2 Nm

CERTIFICAZIONI E NORME

• EN 60947-7-1:2009
• B.T. 2006/95/CE
• Rohs 2011/65/CE

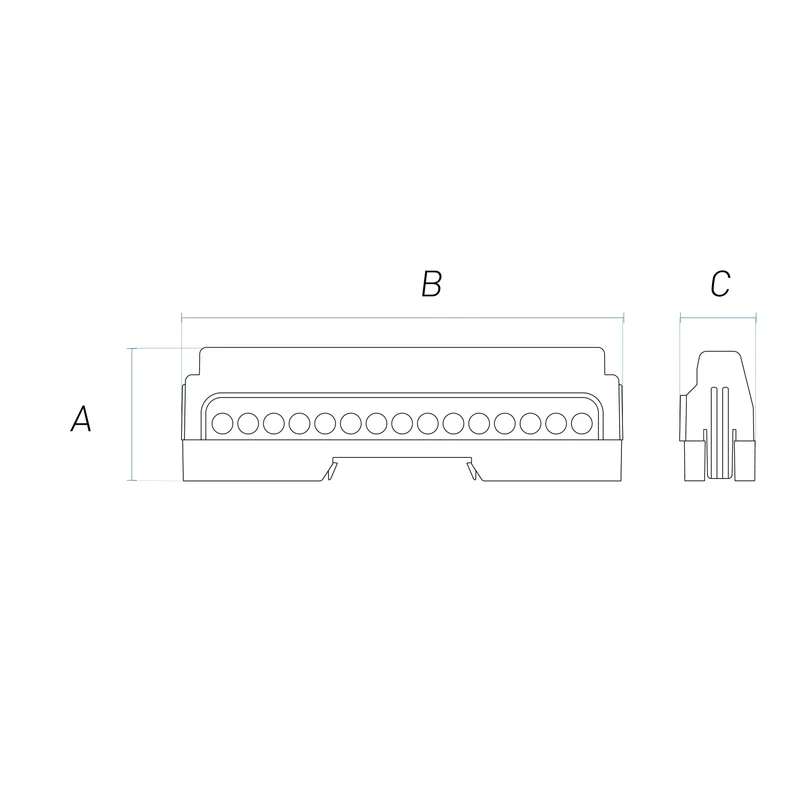

Tipo	Portata (A)	A (mm)	B (mm)	C (mm)
Morsettiera di ripartizione unipolare a 7 fori	57	34	60	20
Morsettiera di ripartizione unipolare a 11 fori	57	34	87	20
Morsettiera di ripartizione unipolare a 15 fori	57	34	113	20
