Morsetti a stecche con cappuccio unipolari per collegamento cavi elettrici trasparenti

La gamma è composta dalla serie a barrette e da quella a singoli poli. I due modelli, 25 mmq e 35 mmq, sono provvisti di un innovativo sistema di aggancio brevettato con alette poste sui lati dell’involucro.

Materiali

• Policarbonato trasparente autoestinguente V0
• Ottone CW 614 N - corpo conduttore
• Acciaio zincato - viti/grani

CARATTERISTICHE TECNICHE

• Grado di protezione IP20 (1,5-10 mm2);
• Grado di protezione IP00 (16-70 mm2);
• Rgidità dielettrica elevata;
• Resistenza elevata alle correnti superficiali;
• Grado di infiammabilità secondo UL94-V0;
• Resistenza al calore 130 °C;
• 850 °C alla prova del filo incandescente;
• Serraggio a vite.

CERTIFICAZIONI E NORME

• EN 60998-1:2004
• EN 60998-2-1:2004

VANTAGGI

• Involucro trasparente per una perfetta visibilità di connessione;
• Inserimento rapido dei cavi facilitato dalla conicità dell’involucro;
• Impiego versatile con conduttori flessibili, rigidi e flessibili con puntalini;
• Separazione facile dei singoli poli, senza residui di materiale, nella serie a barrette;
• Nei modelli C25 e C35, modularità di montaggio con innovativo sistema di aggancio/sgancio su ciascun polo.

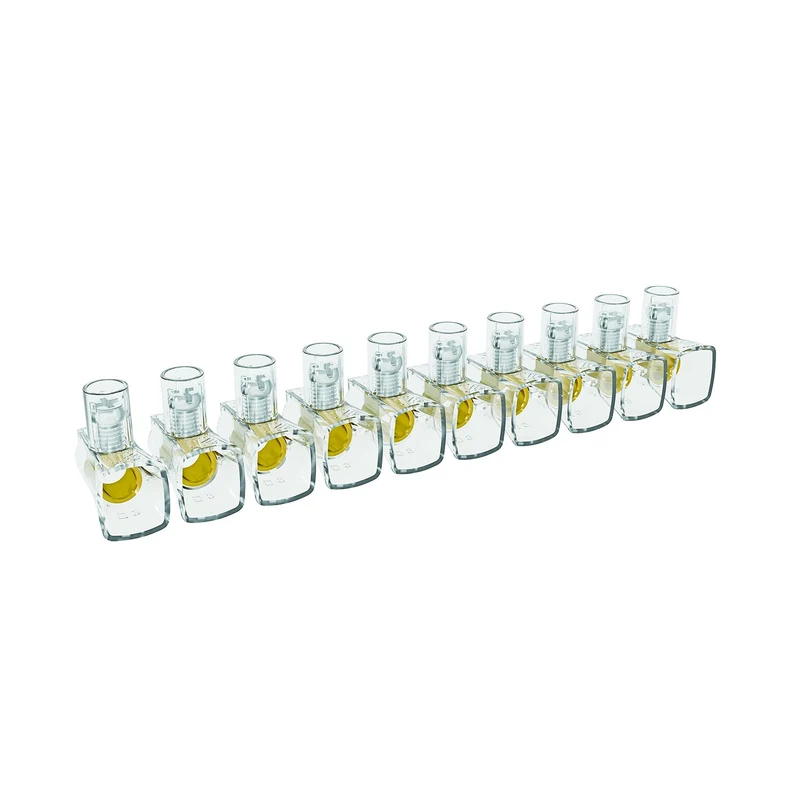

Il prodotto è confezionato in stecche da 10 poli, separabili

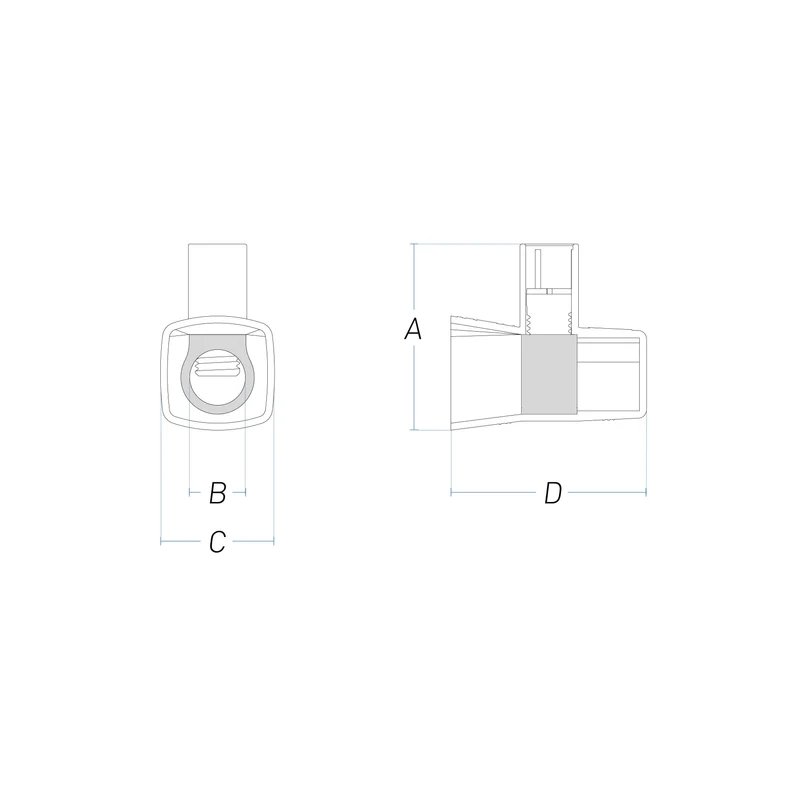

Sezione	A (mm)	B (mm)	C (mm)	D (mm)
1.5	15,5	3,5	8,5	16,6
2.5	18,3	4,2	9,3	20,5
4	20,4	4,8	10,2	23,1
6	23,8	6,1	12,5	24,3
10	28	7,9	15	30
16	33,5	10	20,3	35,1
25	41	12	22	39
35	44	14	25	46
50	63	7,7	28	44
70	71	11	31	48
