Morsetti a mantello per collegamento cavi elettrici autoestinguente e resistente

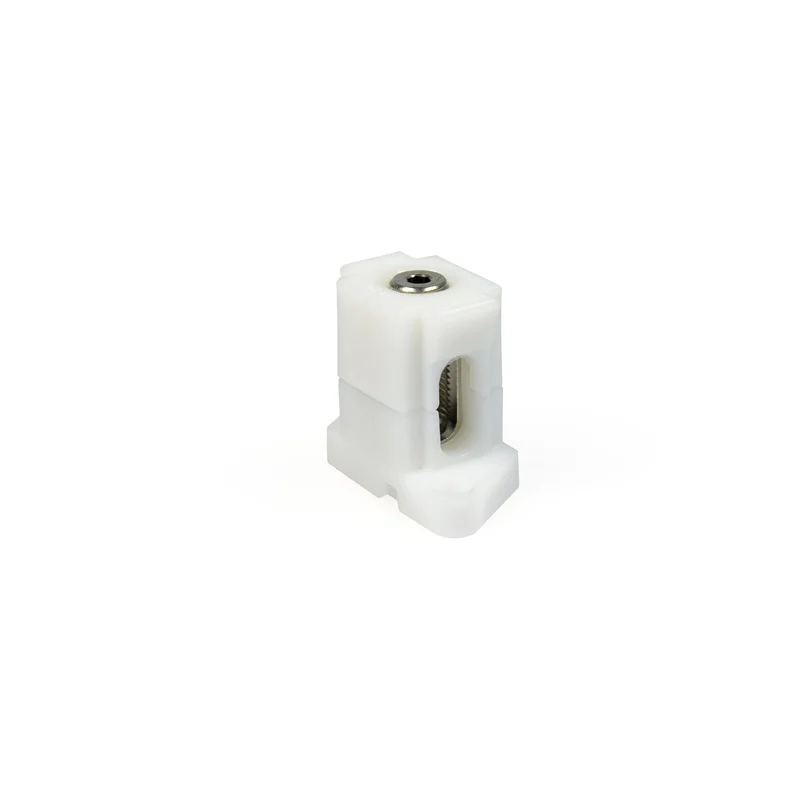

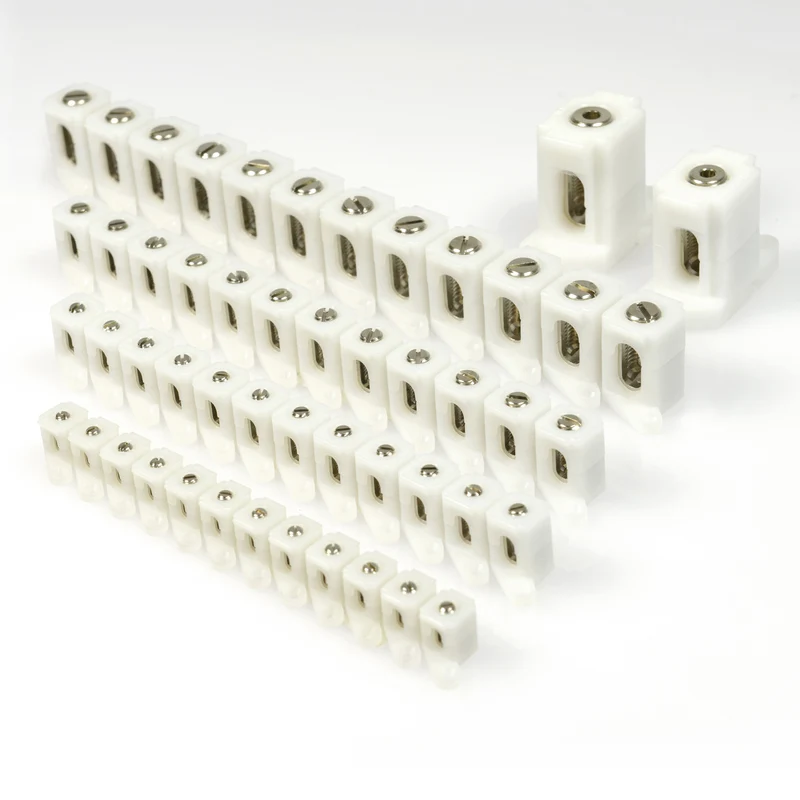

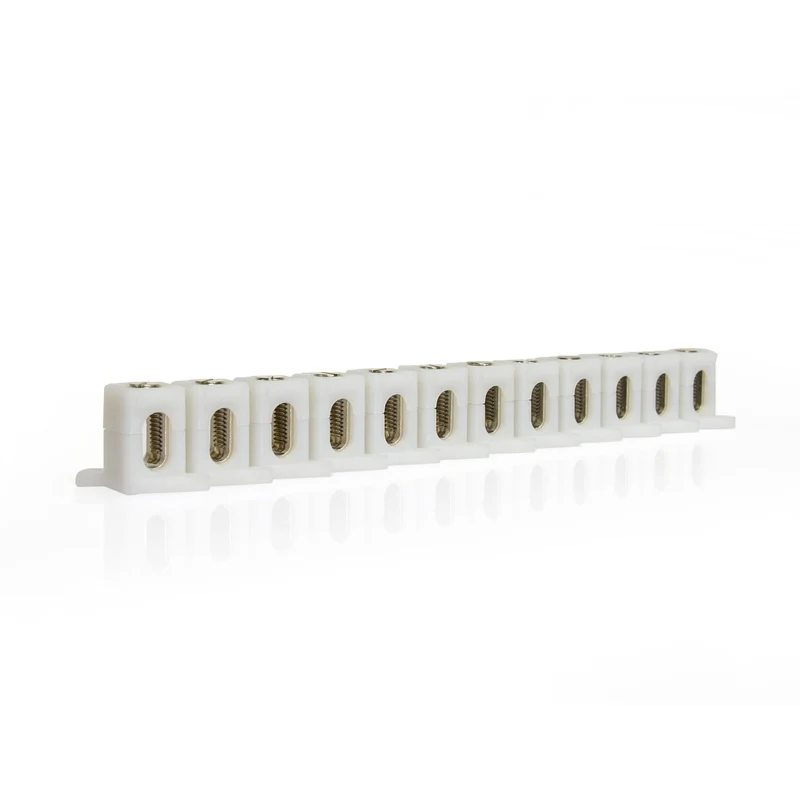

La gamma è composta in totale da 6 modelli unipolari: 4 a stecca da 12 poli con sezioni nominali da 6 mmq a 35 mmq, e 2 a singolo polo, con sezione nominale da 50 mmq a 70 mmq.

MATERIALI

• PA66 autoestinguente - corpo isolante
• Ottone nichelato - corpo conduttore
• Ottone nichelato - viti

CARATTERISTICHE TECNICHE

• Temperatura di esercizio: 110 °C;
• Grado di infiammabilità secondo UL94-V2;
• Resistenza alla fiamma e all’accensione secondo IEC 695-2-1;
• 960 °C alla prova del filo incandescente (EN 60695-2-11);
• Serraggio a vite con coppia di serraggio da 1,2 Nm a 5,5 Nm.

CERTIFICAZIONI E NORME

• EN 60998-1:2004 per i modelli fino a 35 mm2
• EN 60947-1 2007 per modelli 50 mm2 e 70 mm2

VANTAGGI

• Resistenza al calore elevata;
• Resistenza meccanica elevata;
• Resistenza ottima agli urti e alle vibrazioni anche a basse temperature;
• Rigidità dielettrica elevata;
• Operazione di serraggio sicura e veloce grazie alle viti integrate nei tappi;
• Versatilità di applicazione con possibilità di tagliare ciascun polo a seconda della necessità di utilizzo;
• Fissaggio rapido e sicuro a vite con predisposizione su ciascun polo dei due fori.

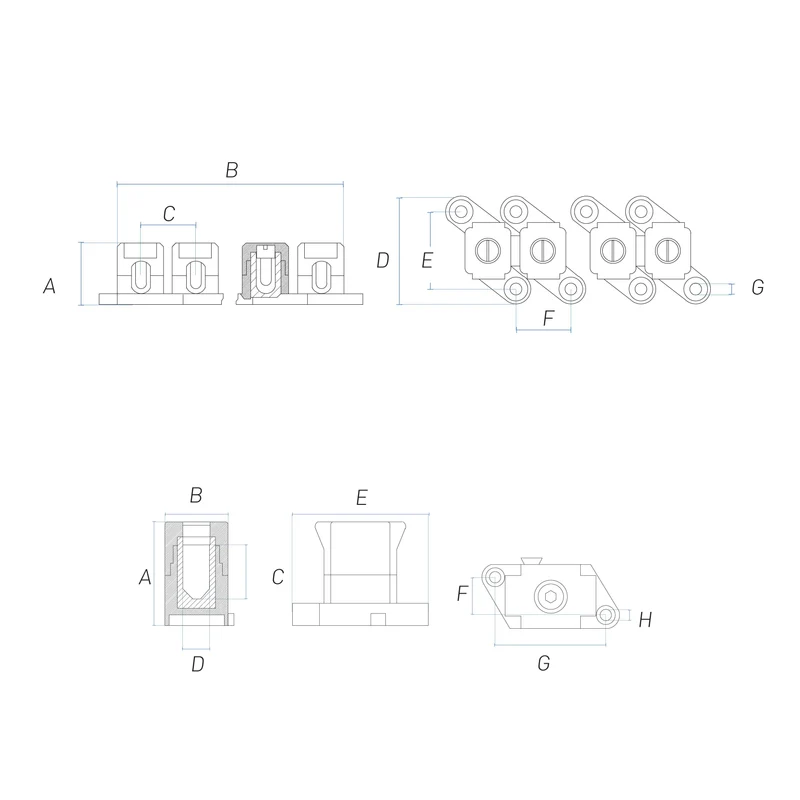

Sezione	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)
6	16,75	177,8	15	29	21	15	3,2
10	22,75	213,7	18	31	23	18	3,2
16	26,25	249	21	32	24	21	3,2
35	34	297	25	36	28	25	3,2
50	47,5	29,5	22,5	9,5	62,6	17,5	50,6	5,2
70	52,75	31	25,85	11	63,6	19	51,6	5,2
