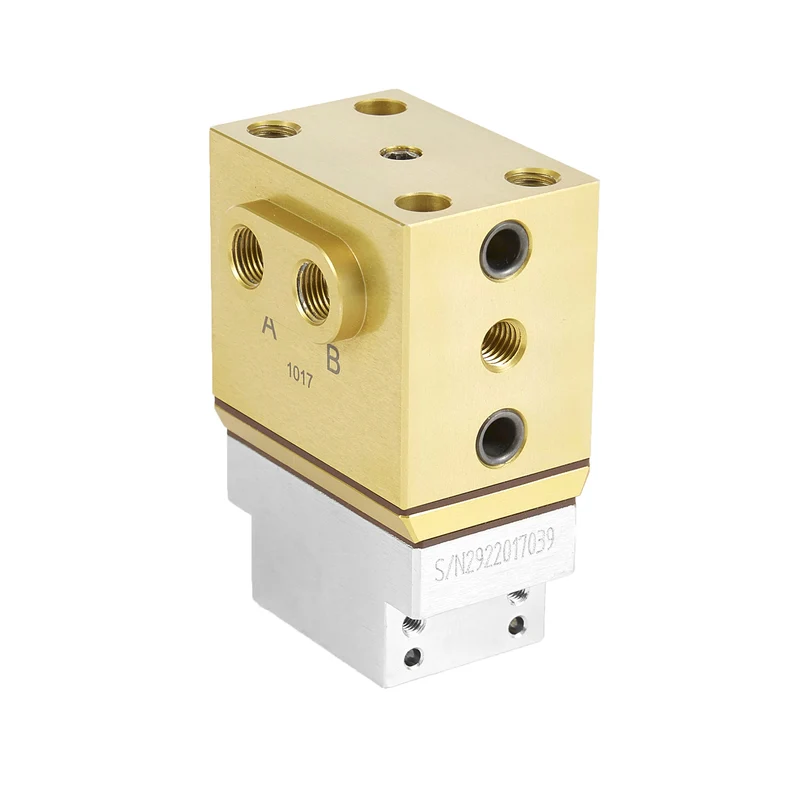

Interruttore magnetico T30 - 81401124

814,22 €1472,16 €44% OFF
Quantità

Descrizione

Il T30 è compatto e potente e vanta miglioramenti tecnologici all'avanguardia e interfacce di montaggio di precisione. Questo strumento è ottimo per fissaggi, posizionamento di perni e movimentazione di materiali di parti sottili. La geometria aggiuntiva della scarpa polare consente un'estrema flessibilità nelle applicazioni. Personalizza questo strumento per tutte le tue esigenze contattando il nostro team di ingegneri all'indirizzo [email protected].

CARATTERISTICHE E BENEFICI

  • Porte d'aria più grandi (G1/8) per una maggiore compatibilità e connessioni robuste
  • Prodotto con tolleranze di precisione con montaggio NAAMS simmetrico
  • L'utensile è dotato di comando manuale accessibile dall'esterno
  • In caso di interruzione dell'alimentazione e ispezioni di manutenzione, è incluso il comando manuale esterno che salva la giornata

ACCESSORI (venduti separatamente)

Codice prodotto Ürün Adı
8800699 Kit tappo di prossimità T30
8800747 Kit di scarpe per asta con morsetto T30
8800696 Kit di scarpe per asta standard T30
8800943 KIT SCARPA POLE, T30, V-CUT 135 DEG
8800756 KIT PALO, T30, DENTE 2X2X2
88001440 KIT ARMATURA, T30, KIT BIN PICKING
88001441 PSK, T30, POLE PIATTE, ARMATURA PRONTA
88001442 PSK, T30, POLE CON TAGLIO A V A 135°, PRONTA PER L'ARMATURA
88001443 PSK, T30, POLE CON TAGLIO A V A 155°, PRONTA PER L'ARMATURA
8800501 Montaggio a sfera, NAAMS, 28.5 mm, kit
88001228 T30, SCHERMO IN RAME SALDATO LASER CON KIT COPERTURA PORTA
8800973 KIT STAFFA, T30, SOSTITUISCE GINOCCHIO NAAMS AR30
8800972 KIT STAFFA, T30, SOSTITUISCE AR30 NAAMS KNS
88001017 KIT STAFFE, T30, SOSTITUISCE AR30 NAAMS, FORI FRONTALI
88001001 KIT STAFFE, T30, SOSTITUISCE AR30 NAAMS, FORI SUPERIORI

* Sono richieste scarpe da palo. Non incluso con lo strumento base.

SPECIFICHE TECNICHE

Forza di strappo massima 1,2 161lb / 73kg
Taglio massimo 1,2 38.8lb / 17.6kg
Spessore minimo per De-Stack 3 0.197in / 5mm
Pressione massima consentita 90 psi / 0.62 MPa
Pressione minima di azionamento 21.76 psi/1.5 bar
Pressione massima di azionamento 89.92 psi/6.2 bar
Peso netto 1.33lb / 0.6kg
Filetto della porta aerea 2x G1 / 8
Opzioni di montaggio Parte superiore: Ø8-M8-Ø8-M8 Lato: 2x Ø6-M8-Ø6
Impronta del palo magnetico 54 x 31 mm
Spessore materiale - mm (pollici) 0.5
(.019)		 1
(.039)		 2
(.078)		 3
(.118)		 4
(.157)		 5
(.196)		 6
(.236)
Forza massima - kg (lbs) 6.63
(15)		 18.23
(40)		 34.03
(75)		 54.6
(120)		 62.87
(138)		 70.63
(155)		 73.07
(160)
Pressione dell'aria richiesta 4 - bar (psi) 3.9
(58)		 2.75
(40)		 1.8
(26)		 1.5
(21)		 1.5
(21)		 1.5
(21)		 1.5
(21)
  • SWL (Safe Working Load) = Forza massima5/ Forza di sicurezza (≥5)
  • 1Determinato in ambiente di laboratorio su acciaio SAE2 spesso 1018 "con rugosità superficiale 63 micro pollici con pattini ottimizzati. Molti fattori contribuiscono all'effettiva forza di strappo e al carico di lavoro sicuro in ogni applicazione. Consultare un tecnico delle applicazioni Magswitch e testare Magswitch in ciascuna applicazione prima della distribuzione.
  • 2Tutti i dati si applicano all'unità con pattini a palo piatto installati.
  • 3Determinato con acciaio SAE1018 L = 200mm W = 200mm.
  • 4I valori possono variare di +/- 5%.
  • 5Le forze massime sopra elencate non sono forze di sollevamento sicure. Il progettista deve tenere conto del fattore di sicurezza quando si specifica lo strumento. Magswitch consiglia SWL = 5: 1 per la maggior parte delle applicazioni.

Download

Download T30:

  • 81401124 T30 Specifiche tecniche
  • 81401124 File STEP T30

Kit armatura

  • 88001440 – File STEP del kit armatura T30

Kit scarpa per palo (PSK)

  • 88001441 – File STEP PSK piatto T30, pronto per armatura
  • 88001442 – T30 135 gradi V PSK, file STEP pronto per l'armatura
  • 88001443 – T30 155 gradi V PSK, file STEP pronto per l'armatura
  • 8800747 Kit per pattini per asta con morsetto a pin T30
  • 8800756 T30 Kit scarpetta per asta sottile per bersagli Step Lima
  • 8800696 Lima per pattini con asta per asta standard T30

Download accessori T30

  • 8800699 File passo passo per il cappuccio del sensore di prossimità T30
  • 8800699 Scheda tecnica del cappuccio di prossimità T30
  • 8800916 T30 con kit sensore, sensori resistenti e scheda tecnica cavi
  • 8800916 File STEP per cappuccio di prossimità e sensore
  • 8800501-Supporto a sfera, NAAMS, 28.5 mm, kit Step File
  • 88001228 File STEP per utensile laser T30

Download di Magswitch:

  • Catalogo Automazione
  • Dichiarazione di incorporazione MAC - Manuale di assemblaggio ( Inglese | Corsi | Tedesco | Francese)
