Fornitore: Interruttore magnetico

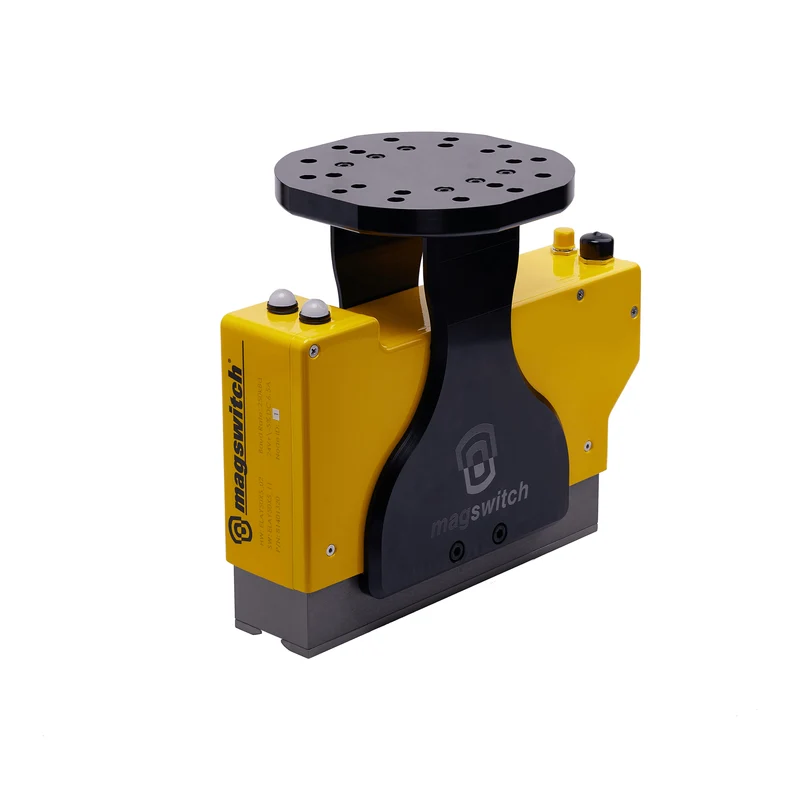

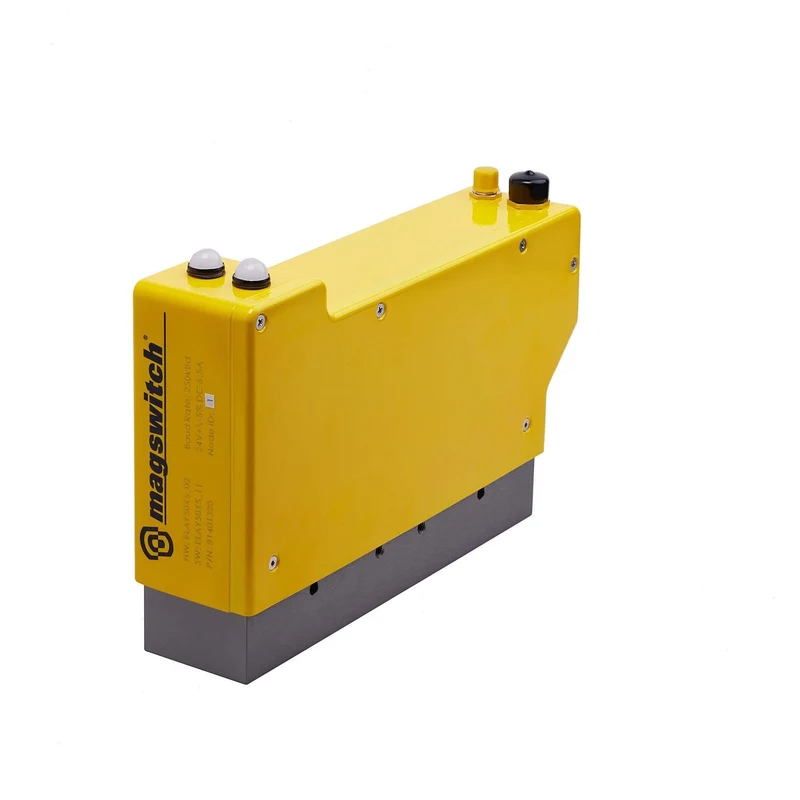

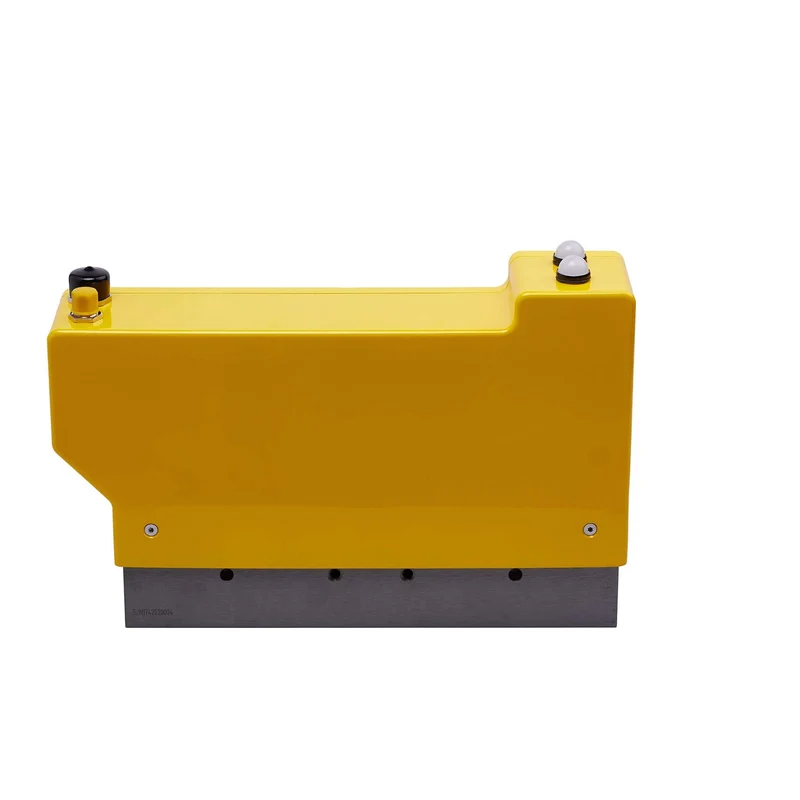

ELAY50x5 - 81401320

0,00 €
Quantità

Descrizione

Magswitch ELAY 50x5 è dotato della nuovissima uscita a campo variabile (VFO) che consente allo strumento di disimpilare materiale sottile e ottimizzare le prestazioni del componente. Una volta afferrata e separata la parte dalle parti adiacenti, l'utensile può essere portato alla massima potenza per ottenere le massime prestazioni. Una volta al completo sugli strumenti, è quindi possibile riportare una parte corretta presente verificando una scelta corretta. La presentazione corretta della parte è una funzione innovativa che consente ai clienti di insegnare allo strumento l'aspetto di una buona parte, introducendo una verifica degli errori compatta e più rapida del processo. Con un fail-safe integrato, la linea di automazione ad azionamento elettrico Magswitch migliorerà il modo in cui le cose vengono fatte!

CARATTERISTICHE E BENEFICI

  • Funzionamento a 24 V CC inferiore a 5.5 A
  • Profilo sottile ottimizzato per applicazioni EOAT
  • Comunicazione seriale
  • Combina alimentazione e comunicazione in un unico cavo
  • Strumento intelligente: parte corretta presente
  • Uscita campo variabile (VFO)
  • Disimpilare parti sottili (VFO)
  • Funzionalità avanzate di raccolta dei rifiuti (VFO e parte corretta presente)
  • Fail-Safe

ACCESSORI (venduti separatamente)

Codice prodotto Ürün Açıklaması
88001109 KIT SCARPA PALO STANDARD ELAY50x5
8800996 KIT POLE PIATTE ELAY50X5
8800924 Supporto EOAT ELAY50x5

* Sono richieste scarpe da palo. Non incluso con lo strumento base.

CONTROLLORI

  • MODULO DI COMUNICAZIONE MAGMASTER 4001 - 8800826
  • MAGMASTER BLACKBOX PRO - 88001536
  • MAGMASTER BLACKBOX STANDARD - 88001624

SPECIFICHE TECNICHE

Forza di strappo massima 1 2 2537lbs / 1151kg
Spessore per De-Stack 3 0.020 "/ 0.5mm
Tensione di alimentazione nominale 24 V DC
Assorbimento di picco 5.5 A CC a 24 V CC
Peso netto 33.95lbs / 15.4kg
Tipo connettore Potenza: Maschio 7/8 ″ - 4 Pin - Codifica A
Dati: maschio M12x1.0 - 5 pin - A-coded
Opzioni di montaggio Ø8-M8-M8-Ø8 (entrambi i lati)
Impronta del palo magnetico 11.65" x 2.80" / 296 x 71 mm
Spessore materiale - mm (pollici) 1.9
(.075)		 2.7
(.106)		 6.35
(.250)		 8
(.315)		 10
(.394)		 19.05
(.750)
Forza massima - kg (lbs) 176
(388)		 333
(734)		 860
(1896)		 864
(1906)		 1090
(2404)		 1151
(2537)
  • SWL (Safe Working Load) = Forza massima5/ Forza di sicurezza (≥5)
  • 1Determinato in ambiente di laboratorio su acciaio SAE2 spesso 1018 "con rugosità superficiale 63 micro pollici con pattini ottimizzati. Molti fattori contribuiscono all'effettiva forza di strappo e al carico di lavoro sicuro in ogni applicazione. Consultare un tecnico delle applicazioni Magswitch e testare Magswitch in ciascuna applicazione prima della distribuzione.
  • 2Tutti i dati si applicano all'unità con pattini a palo piatto installati.
  • 3Determinato con acciaio SAE1018 L = 200mm W = 200mm.
  • 4I valori possono variare di +/- 5%.
  • 5Le forze massime sopra elencate non sono forze di sollevamento sicure. Il progettista deve tenere conto del fattore di sicurezza quando si specifica lo strumento. Magswitch consiglia SWL = 5: 1 per la maggior parte delle applicazioni.

Download

ELAY50X5 Download:

  • 81401320 - Scheda tecnica ELAY50x5
  • 81401320 - File ELAY50x5 STEP
  • 81501320 - ELAY50x5 EU Spec Sheet
  • 81501320 - File ELAY50x5 EU STEP

Download di Magswitch:

  • Catalogo Automazione
  • Dichiarazione di incorporazione MAC - Manuale di assemblaggio ( Inglese | Corsi | Tedesco | Francese)
