Fornitore: Interruttore magnetico

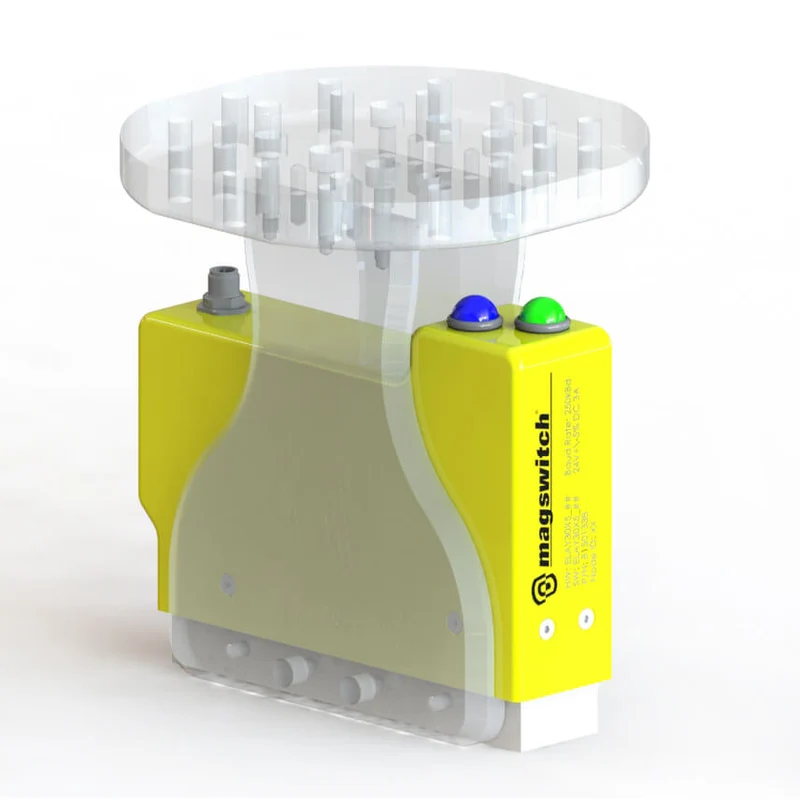

ELAY30x5 - 81401338

0,00 €
Quantità

Descrizione

Magswitch ELAY 30x5 è dotato della nuovissima uscita a campo variabile (VFO) che consente allo strumento di disimpilare materiale sottile e ottimizzare le prestazioni del componente. Una volta afferrata e separata la parte dalle parti adiacenti, l'utensile può essere portato alla massima potenza per ottenere le massime prestazioni. Una volta completati gli strumenti è possibile riportare una parte corretta presente verificando una scelta corretta. La presenza della parte corretta è una funzionalità innovativa che consente ai clienti di insegnare allo strumento come appare una buona parte, introducendo una prova di errore compatta e più rapida del processo. Con un sistema di sicurezza integrato, la linea di automazione ad azionamento elettrico Magswitch migliorerà il modo in cui vengono fatte le cose!

CARATTERISTICHE E BENEFICI

  • Profilo sottile ottimizzato per applicazioni EOAT
  • Funzionamento a 24 V CC inferiore a 2.5 A
  • Comunicazione seriale
  • Combina alimentazione e comunicazione in un unico cavo
  • Strumento intelligente: parte corretta presente
  • Uscita campo variabile (VFO)
  • Disimpilare parti sottili (VFO)
  • Funzionalità avanzate di raccolta dei rifiuti (VFO e parte corretta presente)
  • Fail-Safe

ACCESSORI (venduti separatamente)

Codice prodotto Ürün Açıklaması
88001110 PSK, ELAY30x5, STANDARD
8800968 Kit di scarpette da palo sottile ELAY30x5
88001111 Supporto EOAT ELAY30x5

* Sono richieste scarpe da palo. Non incluso con lo strumento base.

CONTROLLORI

  • MODULO DI COMUNICAZIONE MAGMASTER 4001 - 8800826
  • MAGMASTER BLACKBOX PRO - 88001536
  • MAGMASTER BLACKBOX STANDARD - 88001624

SPECIFICHE TECNICHE

Forza di strappo massima 1 2 2186.9 N
Spessore per De-Stack 3 0.016 "/ 0.4mm
Tensione di alimentazione nominale 24 V DC
Assorbimento di picco 2.5 A CC a 24 V CC
Peso netto kg 12.6 lb / 5.7
Tipo connettore Maschio M12x1.0 - 5 pin - A-code
Opzioni di montaggio 6-M6-M6-6 (entrambi i lati)
Impronta del palo magnetico 7.33 "x 1.6" / 186.2 x 41 mm
Spessore materiale - mm (pollici) 0.6
(.024)		 1.0
(.039)		 1.5
(.059)		 2.0
(.079)		 3.0
(.118)		 4.0
(.157)		 5.0
(.197)		 6.0
(.236)		 7.0
(.276)		 9.5
(.374)		 50
(1.97)
Forza massima – Newton (N) 263.8 536.4 654.1 862.0 1016.0 1274.9 1646.5 1803.4 2002.5 2185.9 2186.9
  • SWL (Safe Working Load) = Forza massima5/ Forza di sicurezza (≥5)
  • 1Determinato in ambiente di laboratorio su acciaio SAE2 spesso 1018 "con rugosità superficiale 63 micro pollici con pattini ottimizzati. Molti fattori contribuiscono all'effettiva forza di strappo e al carico di lavoro sicuro in ogni applicazione. Consultare un tecnico delle applicazioni Magswitch e testare Magswitch in ciascuna applicazione prima della distribuzione.
  • 2Tutti i dati si applicano all'unità con pattini a palo piatto installati.
  • 3Determinato con acciaio SAE1018 L = 200mm W = 200mm.
  • 4I valori possono variare di +/- 5%.
  • 5Le forze massime sopra elencate non sono forze di sollevamento sicure. Il progettista deve tenere conto del fattore di sicurezza quando si specifica lo strumento. Magswitch consiglia SWL = 5: 1 per la maggior parte delle applicazioni.

Download

ELAY30X5 Download:

  • 81401338 - Scheda tecnica ELAY30x5
  • 81401338 - File ELAY30x5 STEP
  • 81501338 - ELAY30x5 EU Spec Sheet

Download di Magswitch:

  • Catalogo Automazione
  • Dichiarazione di incorporazione MAC - Manuale di assemblaggio ( Inglese | Corsi | Tedesco | Francese)
