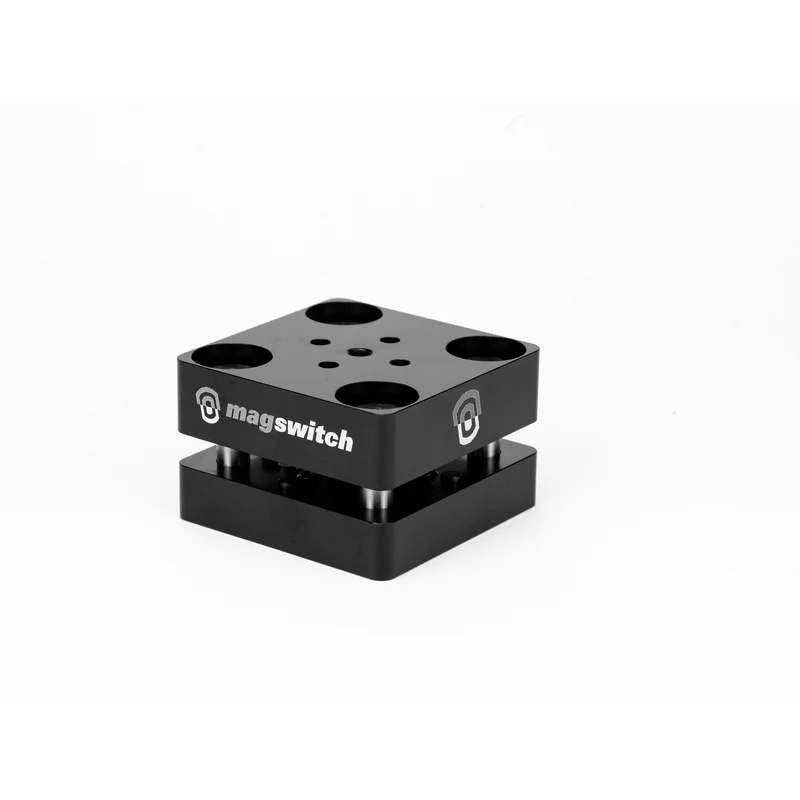

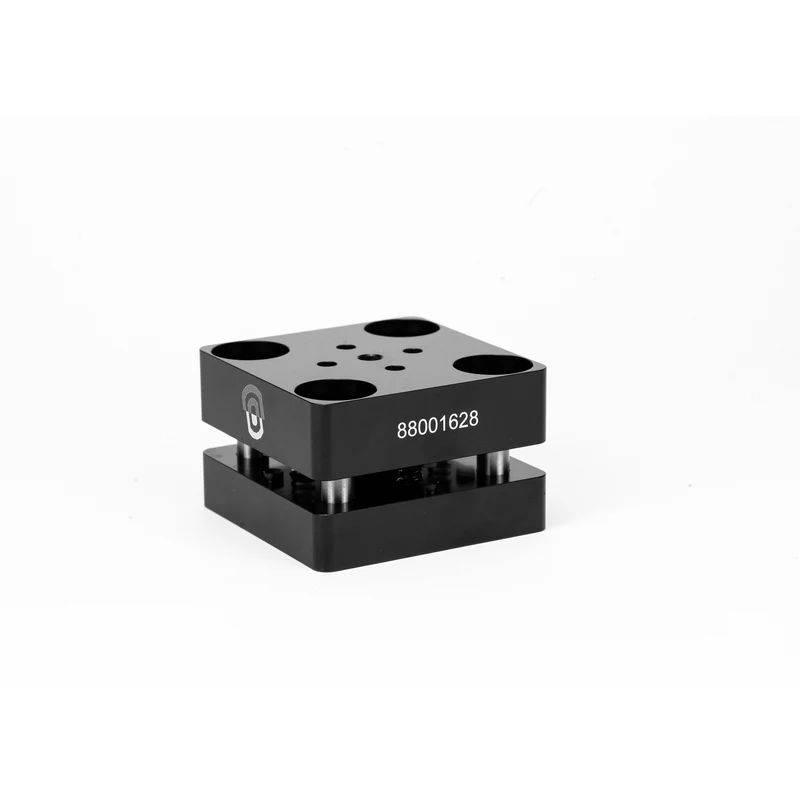

Dispositivo di conformità E50 - 88001628

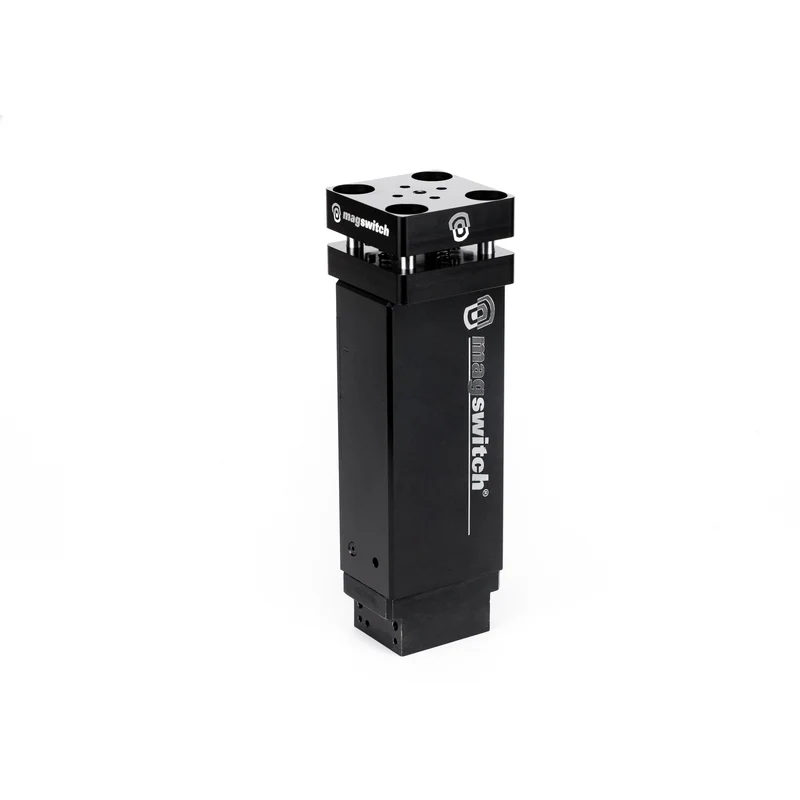

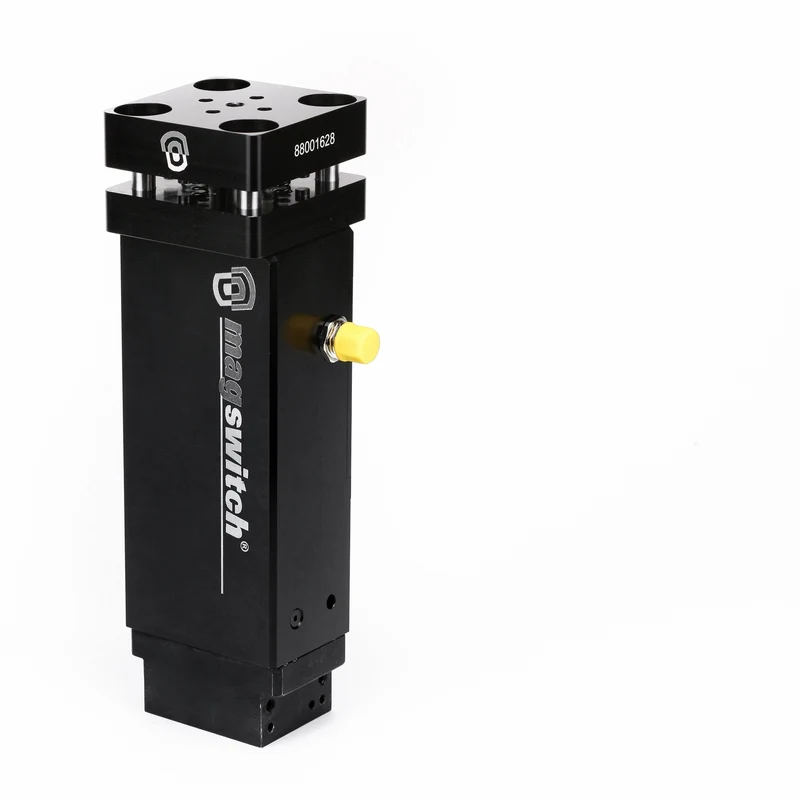

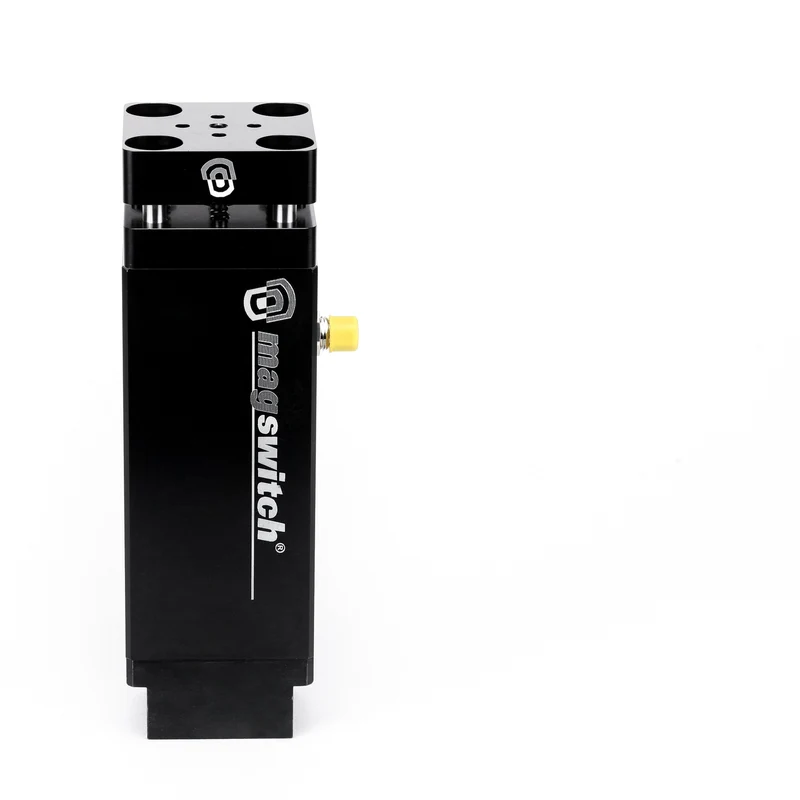

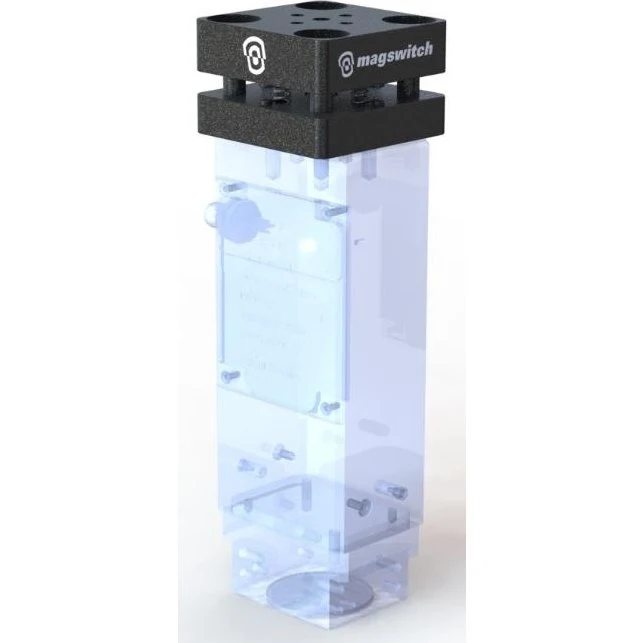

Il dispositivo di conformità Magswitch E50 è un accessorio della pinza magnetica E50. Il dispositivo di conformità E50 semplifica la configurazione dell'effettore finale compensando la variazione della parte e può essere utilizzato con superfici di contatto piatte e quasi piatte. Questo dispositivo offre compliance angolare attorno agli assi X e Y nonché compressione verticale attorno all'asse Z. La flessibilità aggiuntiva migliora anche la gestione dei fogli cadenti garantendo le massime prestazioni del magnete E50 e dell'utensile all'estremità del braccio.

SPECIFICHE TECNICHE

Peso netto (solo dispositivo conforme)	kg 1.65 lb / 0.75
Pitch avanti/indietro (asse X)	+/- 4.5 °
Rotolamento a sinistra/destra (asse Y)	+/- 4.5 °
Imbardata in senso orario/antiorario (asse Z)	Movimento trascurabile
Compressione dell'asse Z	-5mm
Movimento laterale dell'asse X o dell'asse Y	+/-1.5mm se in compressione
Dimensioni (solo dispositivo conforme)	80mm x 80mm x 50.67mm

• SWL (Safe Working Load) = Forza massima5/ Forza di sicurezza (≥5)
• 1Determinato in ambiente di laboratorio su acciaio SAE2 spesso 1018 "con rugosità superficiale 63 micro pollici con pattini ottimizzati. Molti fattori contribuiscono all'effettiva forza di strappo e al carico di lavoro sicuro in ogni applicazione. Consultare un tecnico delle applicazioni Magswitch e testare Magswitch in ciascuna applicazione prima della distribuzione.
• 2Tutti i dati si applicano all'unità con pattini a palo piatto installati.
• 3Determinato con acciaio SAE1018 L = 200mm W = 200mm.
• 4I valori possono variare di +/- 5%.
• 5Le forze massime sopra elencate non sono forze di sollevamento sicure. Il progettista deve tenere conto del fattore di sicurezza quando si specifica lo strumento. Magswitch consiglia SWL = 5: 1 per la maggior parte delle applicazioni.

Strumento compatibile disponibile:

E 50 (venduto separatamente)  81401264

Pezzi di ricambio disponibili:

Dispositivo di conformità - Kit combinato molle morbide e dure - 88002016

Download

Download E50:

Dispositivo di conformità E50 - 88001628

• 81401264-E50 Scheda tecnica
• 81401264-E50 File STEP
• Scheda specifiche del dispositivo di conformità 88001628-E50
• 88001628 -File STEP di conformità E50

Versione europea

• 81501264-E50 Scheda tecnica UE
• 81501264-E50 File STEP
• 81501344- File E50 EU STEP

Kit armatura

• 88001419 – File STEP del kit armatura E50

Kit scarpa per palo (PSK)

• 88001420 – File STEP PSK piatto E50, pronto per armatura
• 88001421 – E50 135 gradi V PSK, file STEP pronto per l'armatura
• 88001422 – E50 155 gradi V PSK, file STEP pronto per l'armatura

Download di Magswitch:

• Catalogo Automazione
• Dichiarazione di incorporazione MAC - Manuale di assemblaggio ( Inglese | Corsi | Tedesco | Francese)
