Fornitore: Interruttore magnetico

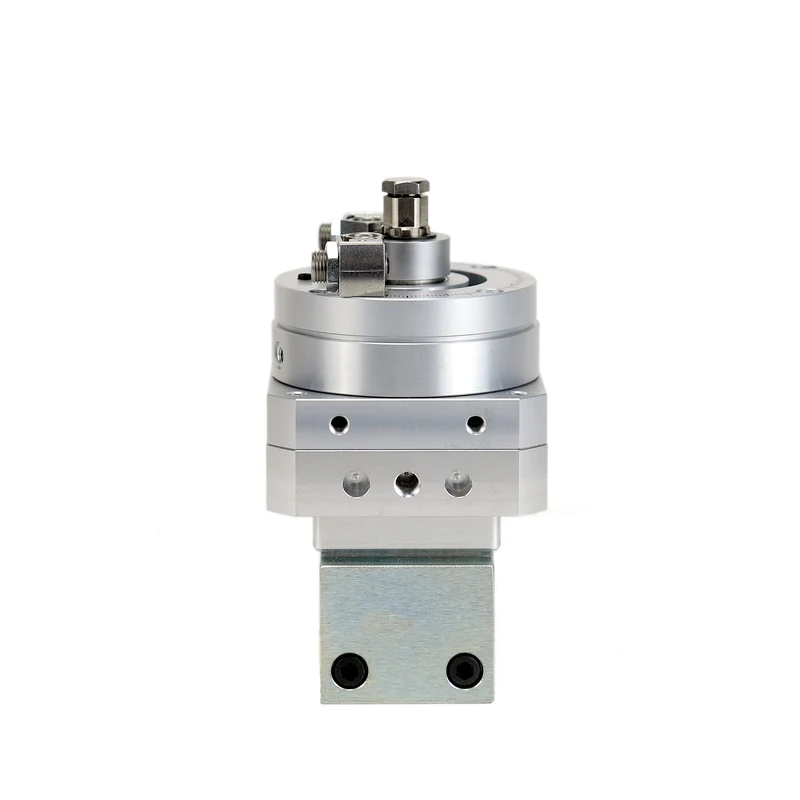

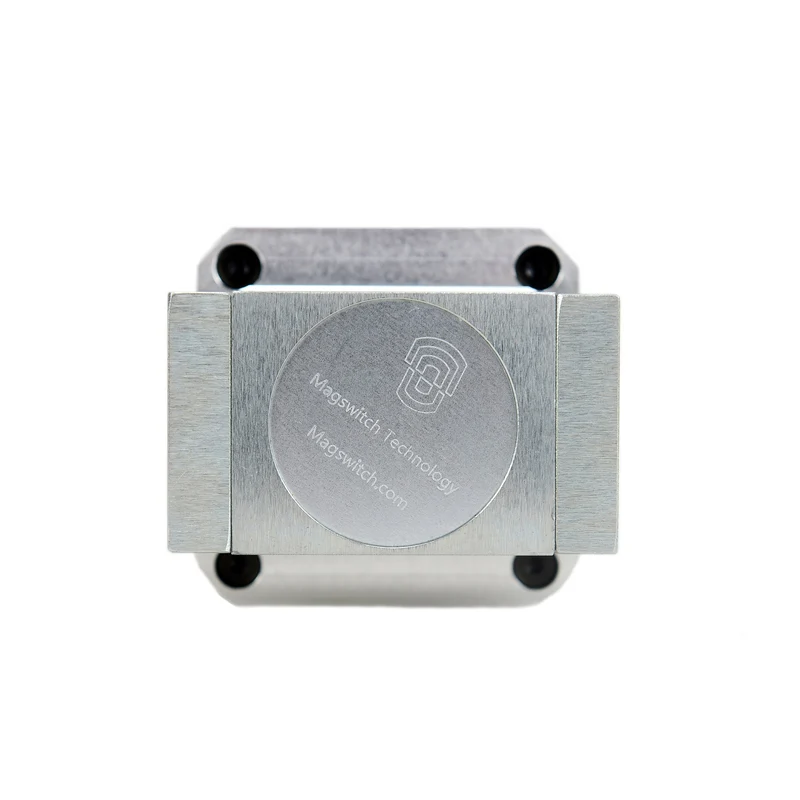

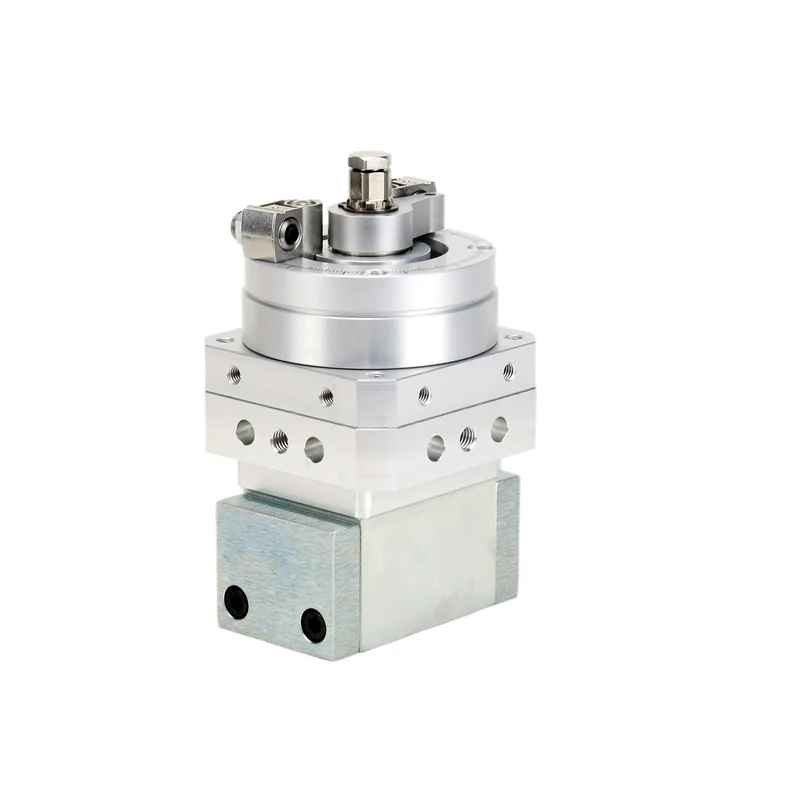

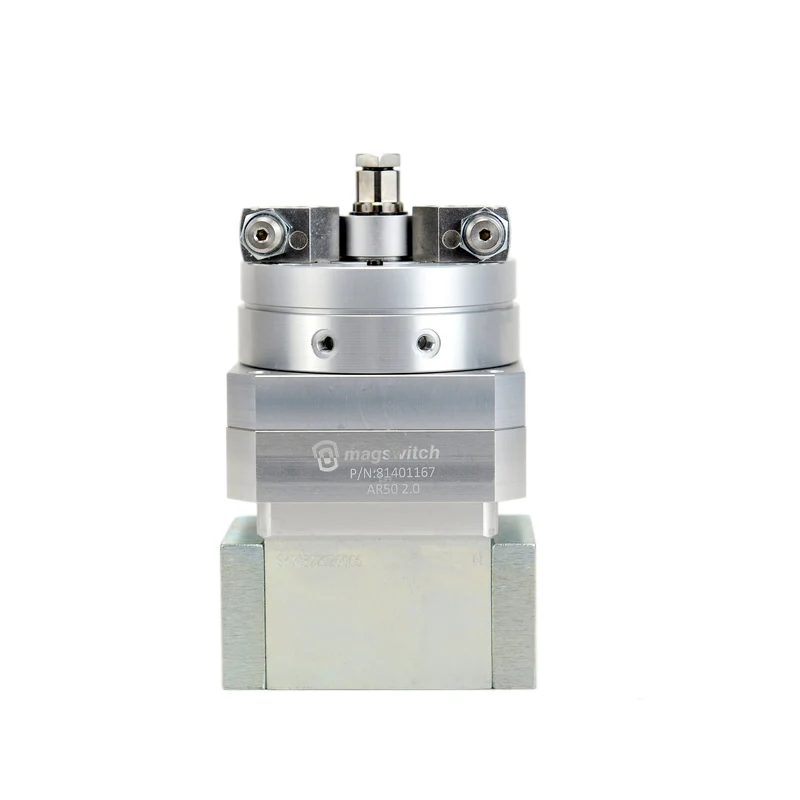

AR50-2.0

0,00 €
Quantità

Descrizione

Magswitch AR50 2.0 è compatto e potente che vanta miglioramenti della tecnologia all'avanguardia e interfacce di montaggio di precisione. Questi strumenti sono ideali per dispositivi, posizionamento dei perni e movimentazione di materiali sottili. La geometria aggiuntiva della scarpa su asta consente un'estrema flessibilità nelle applicazioni. Questo strumento si adatta perfettamente al tuo prossimo progetto!

CARATTERISTICHE E BENEFICI

  • Design compatto a singolo magnete
  • Prodotto con tolleranze di precisione con montaggio NAAMS simmetrico
  • Superficie di contatto personalizzabile
  • Massimo rapporto potenza/peso
  • Risparmia energia: 90% di aria in meno
  • Funzionamento sicuro

Contatta gli ingegneri di Magswitch per assistenza nella selezione e personalizzazione di una soluzione appropriata tramite [email protected].

ACCESSORI (venduti separatamente)

Codice prodotto Ürün Açıklaması
8800797 STAFFA SENSORE, M8 PROX, ADATTA AR50 2.0/AR50 CLASSIC
8800881 KIT AR50 2.0 COMBO FLAT/V PS
88001012 Kit scarpa per palo con morsetto a perno standard AR50
88001428 KIT ARMATURA, AR50 2.0, KIT BIN PICKING
88001429 PSK, AR50 2.0, SCARPE POLE PIATTE, ARMATURA PRONTA
88001430 PSK, AR50 2.0, 135° V-CUT, 2"-5" DIA. Gamma, ARMATURA PRONTA
88001431 PSK, AR50 2.0, 155° V-CUT, 5"-10" DIA. Gamma, ARMATURA PRONTA

* Sono richieste scarpe da palo. Non incluso con lo strumento base.

SPECIFICHE TECNICHE

Forza di strappo massima 1,2 2117.9 N / 476 lbf / 216 kgf
Taglio massimo 1,2 735.5 N / 165 lbf / 75 kgf
Spessore minimo per De-Stack 3 0.37/9.5 mm
Pressione massima consentita 89.9 psi / 6.2 bar
Pressione di attivazione fuori target 58 psi / 4.0 bar
Temperatura massima del magnete 176 ℉ / 80 ℃
Peso netto kg 4.9 lb / 2.2
Filetto della porta aerea 2x M5 x 0.8
Opzioni di montaggio Laterale: 3x NAAMS Ø8-M8-Ø8
Impronta del palo magnetico 64 x 52 mm
Spessore target 0.5
(.020)		 1.0
(.039)		 2.0
(.079)		 58.23.0
(.118)		 4.0
(.157)		 5.0
(.197)		 6.0
(.236)		 7.0
(.276)		 9.5
(.374)		 12.7
(.5)
Forza di contenimento 129.1
(29.0)		 311.2
(70.0)		 570.7
(128.3)		 946.7
(269)		 1198.7
(370)		 1646.2
(370.1)		 1806.4
(406.1)		 1947.9
(437.9)		 2112.4
(474.9)		 2117.9
(476.1)
1Note: Le forze indicate in questo documento rappresentano i valori massimi ideali e potrebbero non rispecchiare accuratamente le forze effettivamente raggiungibili nella specifica applicazione di un cliente, a causa di variazioni nei materiali o nelle condizioni di processo. Prima di utilizzare l'utensile, leggere e comprendere la sezione relativa agli avvertimenti a pagina 3. Le forze di distacco sono state determinate in ambiente di laboratorio su una lastra di acciaio SAE1018 di 200 mm x 200 mm con una rugosità superficiale di 63 micropollice, utilizzando scarpe da palo standard. Le forze di distacco riportate nella Tabella 1 sono state determinate utilizzando scarpette da trekking standard su superfici pulite e piane, senza spazi vuoti tra le scarpette e il materiale bersaglio. Qualsiasi variazione rispetto a questo scenario ideale comporterà una diminuzione delle forze di distacco. Prima di utilizzare l'utensile, leggere e comprendere la sezione relativa alle avvertenze a pagina 3 della scheda tecnica.

Download

AR50 2.0 Download:

  • 81401167-AR50 2.0 Scheda tecnica
  • 81401167-AR50 2.0 File STEP
  • 800797- Scheda tecnica kit sensore di prossimità AR50/AR70

Kit armatura

  • 88001428 – AR50 2.0 Armatura Kit File STEP

Kit scarpa per palo (PSK)

  • 88001429 – File STEP AR50 2.0 Flat PSK, Armor Ready
  • 88001430 – File STEP AR50 2.0 135 gradi V PSK, pronto per armatura
  • 88001431 – File STEP AR50 2.0 155 gradi V PSK, pronto per armatura

Download di Magswitch:

  • Catalogo Automazione
  • Dichiarazione di incorporazione MAC - Manuale di assemblaggio ( Inglese | Corsi | Tedesco | Francese)
